薄壁钢管的厚度测量

更新时间:2018-04-12 09:59:05点击次数:1523次

应用

在许多制造工艺中,使用非常薄的钢管。为了确保这些薄壁管的稳定性,必须确定它们的厚度。 这可以使用高于40MHz的超声波频率来完成。 然而,在该频率范围内,声波衰减影响精度和再现性。

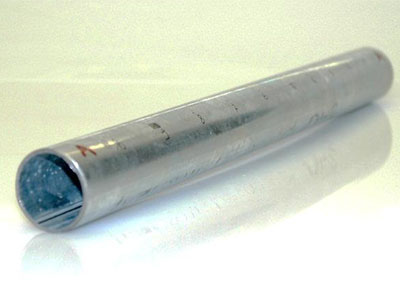

图1钢管s=0.3mm

方案

称为共振厚度测量(RTM)的方法用于对非常薄的部件执行精密厚度测量。 壁厚通常以TOFD方法为基础;其中壁厚度对应于声波声程的一半。 这也称为脉冲回波法。 然而,该方法仅应用壁厚大于波长时的情况。

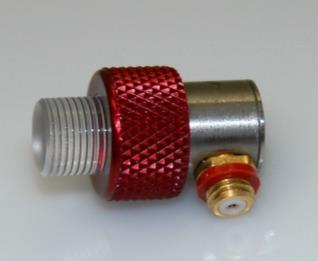

图2探头CLF4(15MHZ)

结果

使用15MHZ的探头在RTM方法中能够使薄壁管的厚度精度控制在0.3mm以内, 这样在钢中能产生0.4mm的波长。 在这种情况下,在时域中不能产生回波序列。仅观察到共振信号,参见图3。

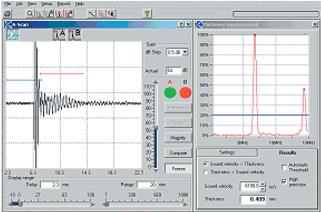

图3厚度s=0.409mm

使用RTM方法计算频谱,并从峰值频率确定壁厚。 这可以使用USLT2000仪器结合插入程序USLT-RTM来完成,这个附加软件扩展了USLT 2000的功能范围;开辟新的应用领域。这个RTM方法产生很高的测量精度在±2µ m范围内。

一般解决方案条件:

1设备:USLT USB,软件USLT(插入式-RTM)

2探头:CLF 4(15MHZ)

优点:

1确保高质量的检测等级

2精确的厚度测量

3免除破坏性和试验和提高工艺节约成本。
