铁路轨道的超声波检测

更新时间:2018-04-12 10:27:16点击次数:1755次

铁路轨道的超声波检测

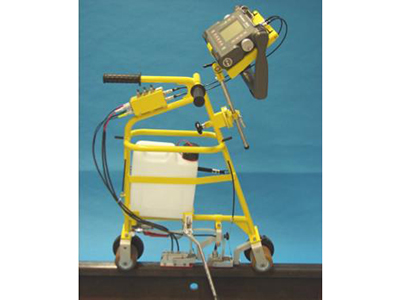

图1 SPG2车载的超声波轨道检测

应用:为了确保轨道的安全传输,必须进行经常性的检测,轨道车以高速度检测铁轨线,车载的超声波轨道检测SPG2用于检测站内区域。

方案:为了检测轨道端头和腹板的裂纹,车载超声波检测需要配备3个双晶探头,探头角度设置70度-负70度排列在一个块内,0度探头放在另一个块内(见图2)。

两个探头块悬挂在万向架中,能够很容易地吻合轨道的曲面,见图3,它可以通过两根博登线来提升。滚筒的设计要求即能在轨道上行驶也能在地上行驶。

SPG 2也可以装载多种的超声设备,例如USM 36、USN60等。

通常来说所有的探头都是同时工作,但是如果出现缺陷回波,可以通过控制箱(图4)上的开关逐个控制探头,对缺陷进行定位。

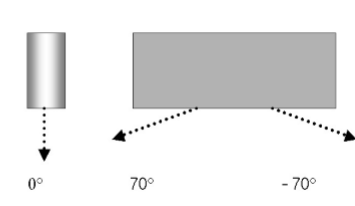

图2探头安装形式


图3 SPG2两个探头的支架


SPG 2的控制箱

检测的配备工具:

1、轨道检测车SPG2 [35344]

2、斜探头SESZW-NW[59749]

3、直探头SESZS65 W [59750]

4、设备:例如USM36s [37462]
